產品說明

隨著現代工業技術的迅速發展，電工、電子產品的應用領域日益廣闊，所經受的環境條件也愈來愈復雜多樣。只有合理地規定產品的環境條件，正確地選擇產品的環境防護措施，才能保證產品在儲存運輸中免遭損壞，在使用過程中安全可靠。因而，電工、電子產品進行人工模擬環境試驗是保證其高質量所必不可少的重要環節。人工模擬環境試驗是實際環境影響的科學概括，具有典型化、規范化、使用方便、便于比較等特點。環境條件的多樣化和環境試驗的重要性也對環境試驗設備提出了更嚴格的要求。

本二氧化硫試驗箱可以用來測試電工電子產品、電鍍產品及各種金、銀器產品的電鍍防護層，是用來考核材料及其防護層的抗腐蝕性氣體的能力，以及相似防護層的工藝質量比較。能夠滿足二氧化硫氧在相對濕度貯存循環試驗效果；利用亞硫酸對材料或產品進行加速腐蝕，測試材料或產品在一定時間范圍內所遭受的破壞程度。該設備是用來考核材料及其防護層的抗二氧化硫的能力，以及相似防護層的工藝質量比較，是一種人工模擬腐蝕環境的試驗設備。

參照標準

GB/T 2423.19-2013環境試驗第2部分試驗方法試驗Kc:接觸點和連接件的二氧化硫試驗以及國際上目前在使用的有關二氧化硫氣體腐蝕的其他標準。

型號規格

●型號：SO2－300D型

●工作室尺寸（D×W×H）：500×750×800㎜

●外型尺寸（D×W×H）：約1100×1300×2000㎜

主要技術參數

●溫度范圍：20℃～60℃

●溫度均勻度：≤2℃（空載時）

●溫度波動度：±0.5℃（空載時）

●溫度偏差：≤±2℃

●升降溫速率：0.7℃～1.0℃/min可調

●二氧化硫濃渡為25±5ppm，溫度:25±2度,相對濕度達到為75±5%

結構設計簡介

本試驗箱外形設計美觀，結構合理，線條平滑、自然流暢。內外殼體均采用阻燃型優質PP塑料板，耐用溫度大于85℃，板與板之間的拼縫經刨銑后成90度直角，再采用高溫焊槍熔化塑料焊絲填補的方法，冷卻后焊縫牢固，整個箱體的拼縫平整、箱體結構緊湊，外觀亮澤，各種輔助配件設施同樣為耐腐蝕材料制作。

箱頂設計成110度最佳頂角，使試驗過程中產生的冷凝水不會滴落到樣品上影響試驗結果。

樣品架按國家標準設計成O型和V型上下兩層按15度和30度傾斜，也可采用掛鉤方式。V型采用PP材料制作，O型支架采用不銹鋼管外套熱收縮PVC膜，強度高耐腐蝕。

●箱門設置透明窗口，用以觀測室內試樣的變化。觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜，具有透明、隔熱、不易產生蒸汽結霜等優點；

●攪拌系統采用長軸耐腐蝕風扇電機和多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫濕度均勻并保持穩定；

●設備的門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉；

●測試孔(機器左側)可外接測試電源線或信號線使用(孔徑50mm)；

●設備的制冷系統安裝在底部，壓縮機采用法國進口泰康牌，以確保制冷效果及可靠性

●機器底部安裝高品質腳輪，可以方便地將機器移動及固定；

●控制部分設計在設備的右側，分布有溫控儀、控制開關等，操作方便，易于維護。

控制系統

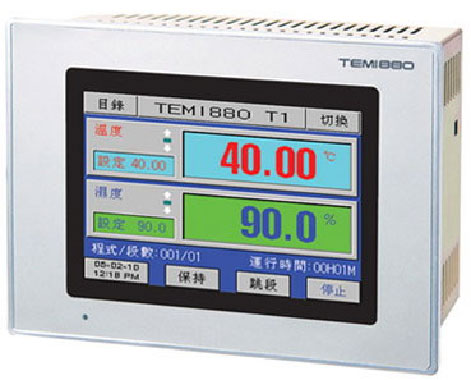

●溫濕度控制儀采用“TEMI880”真彩5.7寸液晶觸摸屏

可編程控制儀表，程式編輯容易，操作簡單方便；

●精度：0.1℃(顯示范圍)；

●解析度：±0.1℃；

●感溫傳感器：防腐型PT100鉑金電阻測溫體；

●控制方式：熱平衡調溫調濕方式；

●溫濕度控制采用P.I.D＋S.S.R系統同頻道協調控制；

●具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定；

●控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示；

●具有120組程式、1200段、每段可循環999步驟的容量，每段時間設定最大值為99小時59分；

●資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機；

●具有RS-232或RS-485通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機、打印曲線、數據等功能；

●控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏（使其壽命更長久）；

加熱、加濕系統

●加熱加濕采用耐腐蝕鈦管加熱器；

●高溫完全獨立系統；

●外置式鍋爐蒸汽式加濕器；

●具有水位自動補償、缺水報警系統；

●溫濕度控制采用P.I.D＋S.S.R，系統同頻道協調控制；

●溫濕度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益。

制冷系統

●壓縮機：全封閉法國泰康；

●制冷方式：機械制冷；

●冷凝方式：強制風冷；

●制冷劑：環保型；

●全系統管路均作通氣加壓48H撿漏測試；

●內螺旋式冷媒銅管；

●耐腐蝕蒸發器；

●干燥過濾器、電磁閥、貯液筒均采用進口原裝件；

●除濕系統：采用蒸發器盤管露點溫度層流接觸除濕方式；

氣體系統

1.氣源：

鋼瓶法.由標定濃度的氣體與經過濾后的新鮮空氣在混合腔內充分混合后，通過緩沖釋放容器直接供應，經減壓閥、過濾器、流量計進入箱體內.

2.氣體輸送管路：

氣體輸送系統、管道、閥門等對氣體的吸附或吸收程度不影響試驗的效果。

將腐蝕性氣體導入樣品室之前，使用混合室。各種腐蝕性氣體的濃度在它們相互混合時，應避免相互之間不必要的化學反應。

輸送管路采用耐腐蝕聚四氟乙烯膠管連接。

氣體循環分布功能設置：氣體進入工作室后既可進行均勻循環分布，也可以進行自然對流擴散方式。

3.質量流量計：

這是一種行之有效的精確輸送氣體的流量計，CQ2的濃度為容積比，因此，稀釋并經標定后的氣體與凈化、加熱干燥后的空氣經計算機計算流量后；經質量流量計進入混合腔內充分混合后，輸入室體內，保證室體內的氣體保持在規定的值內。

3.1質量流量計具有下述優點：

3.1.1高精度，快響應

產品準確度高，精度可達±1.0%S.P，響應時間≤0.8sec

3.1.2極低零漂及溫漂

采用的恒功率傳感器原理，在溫度變化時進行相應的補償，從根本上抑制了流量計的零漂現象，保證了傳感器線性，在沒有零點校正時＜0.6%F.S./年，溫度系數小于0.02%F.S./℃（zero）,0.05%F.S./℃(span).

3.1.3全金屬密封和高質量金屬表面

采用專門的金屬表面處理技術，與氣體接觸的表面金屬材料全部使用316LVV，嚴格按照SEMI標準生產制造。

3.1.4良好的兼容性

支持±11～±16v雙電源，+11～+28v單電源供電；數字，模擬輸入輸出；產品尺寸符合國際通用的SEMI標準，RS485，DeviceNet通訊方式。

3.1.5完善的功能

產品具有多氣體多量程功能、自動歸零功能、報警功能、軟啟動功能、延遲功能及功能強大的免費客戶端使用軟件。

4.排放氣體處理：

廢氣必須經環保處理后方能排到大氣中去，采用離心式塑料風機，試驗中斷后由排廢系統將箱體內的腐蝕氣體抽至活性炭加純堿吸附式廢氣處理罐的過濾裝置。

保護系統

●整體設備超溫；

●風機過熱保護；

●整體設備欠相/逆相；

●制冷系統過載；

●制冷機組超壓；

●加濕系統缺水保護；

●整體設備定時；

●其它還有漏電、運行指示，故障報警后自動停機等保護。

設備使用條件

●環境溫度：5℃～＋35℃

●環境濕度：≤85%

●電源要求：AC380（±10%）V/50HZ三相五線制

●預裝容量：6KW

隨機資料

●合格證、保修卡、電路圖；

●說明書：操作方法、注意事項、出貨基本配件、維修保養事項；
