一、說明：

紫外線光氣候試驗箱是參照GB/T 14522-2008 ASTMG53《中華人民共和國國家標準-機械工業產品用塑料、涂料、橡膠材料-人工氣候加速試驗方法》標準條款設計制造，技術指針以本技術方案書為準。

紫外線耐氣候試驗箱是采用紫外燈管為光源，通過模擬自然陽光中的紫外輻射、高溫、高濕、凝露和淋雨對材料進行加速耐候性試驗，以獲得材料耐候性的結果。主要用于對非金屬材料、有機材料（油漆、涂料、橡膠、塑料等）的模擬環境氣候老化試驗。

二、性能指標：

1.產品名稱：紫外線耐氣候試驗箱

型號；ZN-P

圖片僅供參考

2.樣品限制：

本設備禁止：

易燃，易炸，易發揮性物質試樣的試驗及儲存

腐蝕性物質試樣的試驗及儲存

生物試樣的試驗及儲存

強電磁發射源試樣的試驗及儲存

3.尺寸：

內箱尺寸：W450*D1170*H500mm

外箱尺寸：約W660*D1400*H1200mm

樣品架尺寸：D75*H150mm

4.性能

4.1測試環境條件：

設備四周氣流通暢，無高濃度粉塵，無腐蝕或易燃易爆性物體

環境溫度：5~25℃

相對濕度；≤85%RH

4.2主要參數：

有效輻照區域：1170*500 mm(W×H)

燈的中心距離：70mm

試件離燈表面的最近平行面距離：約50mm

UV-B波長范圍為280~315nm

溫度解析度：0.1℃

光照溫度范圍：50℃~70℃／溫度容差為±3℃

冷凝溫度范圍：40℃~60℃／溫度容差為±3℃

黑板溫度計測量范圍：30~80℃

控溫方式：PID自整定控溫方式

相對濕度:≥93%R.H

帶有噴淋功能（噴淋時間可調）

水槽要求：水深不大于25mm，并有供水自動控制器

建議儀器使用環境：5~35℃、40%~85%R?H、距離墻大于600mm

4.3滿足標準：

ASTMG53、GB/T14522-2008

三、主要功能

ZN-P型紫外線耐氣侯試驗箱采用UV-A315~400nm或UV-B280~315nm(兩種燈管可選)熒光紫外燈為光源，通過模擬自然陽光中的紫外輻射、高溫、高濕、凝露和淋雨對材料進行加速耐候性試驗，以獲得材料耐候性的結果。

ZN-P型紫外線耐氣候試驗箱可模擬自然氣候中的紫外輻射、高溫、高濕、凝露和淋雨等環境條件，通過重現這些條件，合并成一個循環(或可獨立試驗)，并讓它自動執行完成循環次數。這就是紫外線耐氣候試驗箱的工作原理。在此過程中，UV可對黑板溫度、箱內溫濕度進行自動監控；

1．光源：

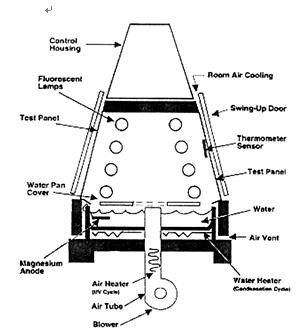

光源采用8支額定功率為40W的紫外熒光燈作發光源。紫外線熒光燈管，分布在機器的兩側，每側各4支。

UV-A燈管的發光光譜主要集中在340nm波長。

UV-B燈管的發光光譜主要集中在313nm波長。

由于熒光燈光能量輸出會隨時間而逐步衰減，為了減小因光能量衰減造成試驗的影響，所以本試驗箱在所有的八支燈管中每隔1/4的熒光燈壽命時，由一支新燈管替換一支舊燈管，這樣，紫外光源始終由新燈和舊燈組成，從而得到一個恒定的光能量。

燈管有效使用壽命可在500小時左右。

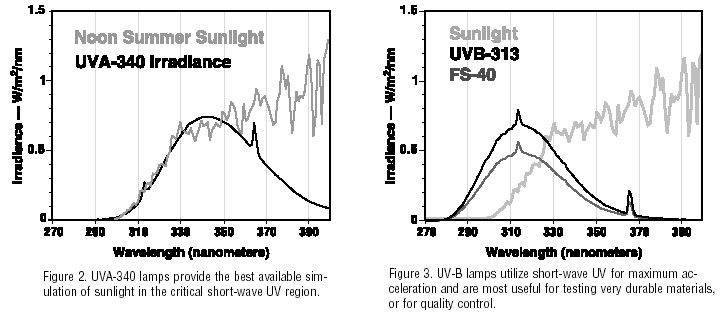

UV-A-315~400nm光源同日光能譜比較UV-B-280~315nm光源同日光能譜比較

◆隨機配有若干75×150mm標準樣品夾，非標準尺寸用戶在定貨時需說明。樣品夾可直接裝載，不需要樣品架。

◆標準樣品夾12排/面，背面其中一排放置黑板溫度計.

四、功能牲征：

1.結構特征

1.1保溫圍護結構；

外箱材質：SUS304不銹鋼板

內箱材質：SUS304不銹鋼板

樣品架材質：鋁合金

1.2空氣調節通道：

風機，加熱器，加濕器，排水裝置

1.3控制面板：

溫濕度控制器，時間可編程控制器，黑板溫度控制器，電流表，操作按鈕

1.6機械室

接排水裝置，風機，配電控制柜

1.7配電控制柜：

散熱風機，蜂鳴器，配電板，總電源漏電斷路器

1.8加熱器

加熱器：鎳鉻絲電加熱

加濕器：不銹鋼管制護套式加濕器

加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

2.控制器：

2.1溫濕度控制器：數顯溫濕度控制器，LED顯示

精度：0.1℃±1%R H

解析度：0.1℃0.1%R H

傳感器：PT100測試傳感器（2支，白金感應）

2.2黑板溫度控制器：

傳感器：PT100測試傳感器（1，白金感應）

2.3點燈時間控制器：臺灣臺安可編程控制器，中英文畫面顯示

2.4紫外燈燈管：上海署光燈具廠

2.5試驗總時間：0~9999H

3.保護裝置：

3.1試驗室

超溫保護

加濕器空燒保護

缺水保護

3.2其它

總電源相序和缺相保護

漏電保護

五、標準配置

干濕球紗布1卷

紫外燈燈管裝8支

電纜線1條，五蕊（四蕊電線+保護接地線，）

設備使用說明書，保修卡，合格證各1份

六、設備使用場地要求：

1.場地：

與相鄰的墻壁或器物之間的距離，前后左右應有1M的空間

安裝場所的環境溫度切忌急劇變化。

應安裝在水平的地面上。

應安裝在無直射陽光的場所。

應安裝在通風良好的場所。

應安裝在遠離可燃物、爆炸物及高溫發熱源的場所。

應安裝在灰塵少的場所。

盡可能地安裝在靠近供電電源的場所。

2.環境條件：

溫度5~25℃

相對濕度≤85%R H

氣壓：86~106kpa

七、設備使用電源：

電源：AC220V 50HZ

電壓充許波動范圍：±10%

八、設備總功率：4KW（要求用戶提供滿足電源容量的空氣開關供本設備獨立試用）
