汽車電子靜電放電發生器完全符合ISO10605:2001和GB/T19951-2005標準的要求，旨在為評定道路車輛內的汽車電子模塊和系統設備，也包括了對包裝搬運中模塊（靜電敏感度）在汽車電子經受靜電放電時的性能制定一個共同的準則。具有性能穩定、使用方便、根據試驗要求靈活設定電壓等優點。
執行標準: ISO10605:2001 GB/T19951-2005
汽車電子靜電放電發生器完全符合ISO10605:2001和GB/T19951-2005標準的要求，旨在為評定道路車輛內的汽車電子模塊和系統設備，也包括了對包裝搬運中模塊（靜電敏感度）在汽車電子經受靜電放電時的性能制定一個共同的準則。具有性能穩定、使用方便、根據試驗要求靈活設定電壓等優點。ESD61002G最大輸出電壓為30Kv，無論在外觀上，還是在性能指標上，都是可以與國外同類產品媲美的電磁兼容測試設備
● 7.0觸摸屏顯示；
● 內置環境溫濕度顯示；
● 符合 ISO10605 和 GB/T19951 標準的要求；
● 為評定電氣和電子設備經受靜電放電時的性能提供一個判據；
● 液晶顯示，智能控制，使用進口程控高壓電源，可靠性好；
● 內置國際標準等級參數 ,體積小，操作方便；
● 可以非常方便地更換阻容套件，以滿足不同標準的試驗要求。
● 使用簡單，無需注意操作順序（有軟件保護）。
參數 | ESD61002TC | ||
輸出電壓 | 0.2-± 30kV ± 5% | ||
輸出電壓極性 | 正 / 負 | ||
放電電容 | 150pF | 330Pf(車內) | 150pF(車外) |
放電電阻 | 330 Ω | 2000Ω | 2000Ω |
放電電流上升時間 | 0.6 ～ 1ns | ||
靜電保持時間 | 大于5S | ||
工作形式 | 放電時間間隔可以設置在 0.05 ～ 99.99s 之間，可滿足各種操作方式，如 20PPS 放電； 設置值小于 0.05s 時，是單次放電。 | ||
放電次數設定 | 1 ～ 9999 或無限次 | ||
放電形式 | 接觸放電 | ||
空氣放電 | |||
放電次數 | 可預設置 1-9999 次或無限次 | ||
觸發方式 | 1.自動 2.手動 3.電壓自動漸升 掃描 | ||
設備工作電源 | AC220V ± 10% 50Hz | ||
1、靜電槍 | 一把 |
阻容套件 | 車內一組 |
車外一組 | |
IEC標準一組 | |
2、放電槍頭 | 尖錐形一個 |
圓球形一個 | |
3、電源線 | 一根 |
4、接地線 | 一根 |
5、靜電放電試驗桌（可選件） | 一套 |
6、說明書 | 一本 |
7、保修卡 | 一份 |
8、波形圖 | 一份 |
9、檢驗紀錄報告 | 一份 |
10、合格證 | 一份 |
11、產品標牌 | 一份 |

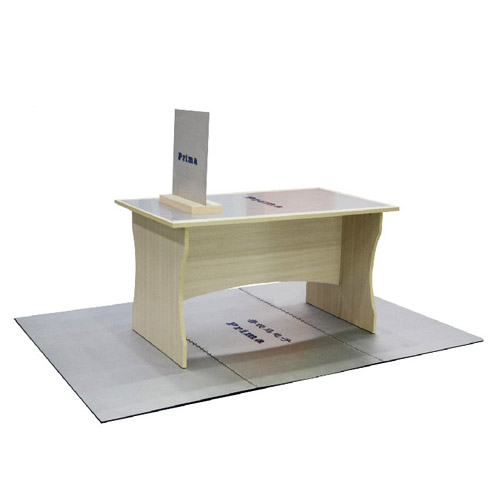

可選附件：標準靜電放電試驗桌
試驗臺是為靜電放電試驗而專門設計的試驗裝置，符合IEC61000-4-2和GB/T17626.2標準，也可以用于脈沖群和衰減振蕩波的抗擾度試驗。
臺式設備 | 落地設備 |
①試驗臺(1700×900×800mm) | ①絕緣支座(1100×800×100mm) |
②參考接地板(2700×1800×1.5mm) | ②參考接地板(2700×1800×1.5mm) |
③垂直耦合板(500×500×1.5mm) | ③垂直耦合板(500×500×1.5mm) |
④水平耦合板(1600×800×1.5mm) | ④垂直耦合座(500×500×1200mm) |
⑤絕緣襯墊 | ⑤帶電阻的電纜線（470kΩ*2） |
⑥帶電阻的電纜線（470kΩ*2） |
