恒溫恒濕試驗箱屬于工藝性空調,用于電子工業、儀器儀表、印刷、郵電、通訊、計算機房等對空氣溫、濕度精度要求較高的場合。由于目前常規恒溫恒濕試驗箱是采用制冷系統降溫除濕后, 再利用電加熱進行再熱升溫, 因此重復耗能嚴重, 被認為是高能耗的空調產品。在能源日益短缺的今天, 節能成為恒溫恒濕試驗箱亟待解決的重大課題。

1、常規恒溫恒濕試驗箱的工作原理

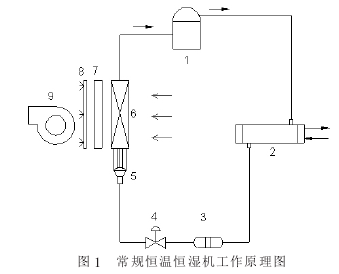

如圖 1 所示, 常規恒溫恒濕試驗箱的工作原理是: 先通過制冷系統的降溫除濕, 將空氣處理到低溫低濕狀態, 再通過電加熱器, 提高出風溫度, 以實現對室溫精確控制的需要; 另外還配有電極或蒸汽加濕器, 進行等溫加濕, 以實現對室內相對濕度精確控制的需要。

可見, 為了滿足溫濕度精確控制的要求, 常規恒溫恒濕試驗箱必須采用制冷系統將空氣進行降溫除濕預處理, 達到比送風溫度更低的溫度和濕度后, 再利用電加熱和加濕器進行補償升溫和補償加濕, 這樣, 不但能量重復消耗嚴重, 而且水資源也有一定程度的流失。

另外, 由于常規恒溫恒濕試驗箱大都是采用能量不可調節的壓縮機,并且控制上采用簡單的雙位式控制方式, 即通過壓縮機、電加熱器和加濕器的啟停來實現對溫濕度的控制。因此, 即使采用大風量小溫差、電加熱器采用多級調節甚至無級調節等措施, 控制回風型恒溫恒濕試驗箱一般只能實現回風溫度±0.5℃, 回風相對濕度±5%的控制精度; 而控制出風型的恒溫恒濕試驗箱, 則一般也只能實現出風溫度±1℃, 出風相對濕度±10%的控制精度。

因此, 無論是能耗指標還是控制精度, 常規的恒溫恒濕試驗箱都越來越難以滿足社會對節能的要求和高精密工藝性行業對溫濕度要求。

2、節能型高精度恒溫恒濕試驗箱的工作原理

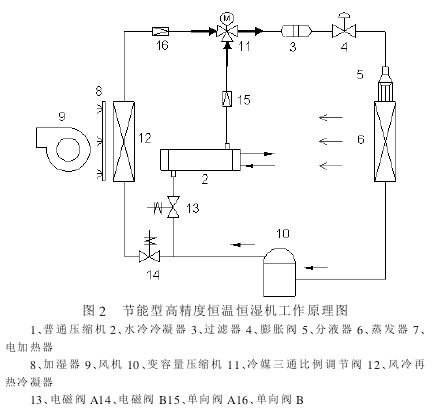

針對目前恒溫恒濕試驗箱的高能耗低精度的缺陷, 本文提出了一種節能型高精度恒溫恒濕試驗箱, 其工作原理如圖 2 所示。與常規的恒溫恒濕試驗箱不同的是: 節能型高精度恒溫恒濕試驗箱采用可進行能量調節的變?nèi)萘繅嚎s機, 采用風冷再熱冷凝器取代電加熱器作為再熱補償部件, 并采用冷媒三通比例調節閥作為再熱量的調節機構, 增加了一些必要的系統電磁閥和單向閥, 控制上采用 PLC 控制器和 PID 控制方案。

下面對節能型高精度恒溫恒濕試驗箱所采用的一系列節能技術進行原理性介紹:

(1) 采用可進行能量調節的變?nèi)萘繅嚎s機目前, 可進行能量調節的變?nèi)萘繅嚎s機主要有數碼渦旋壓縮機、變頻壓縮機、無級調載壓縮機等幾種類型。節能型高精度恒溫恒濕試驗箱所設計采用的是谷輪公司的數碼渦旋壓縮機。

與其他變?nèi)萘繅嚎s機相比, 數碼渦旋壓縮機具有更寬廣的制冷制熱容量調節范圍(10%～100%) 、更精確的容量控制和室溫控制、更優良的除濕性能、部分負荷時具有更高的能效比、低噪音與低振動、無電磁干擾、極佳的回油特性、系統簡單可靠等技術特點, 是目前技術水平最高的變?nèi)萘繅嚎s機。

(2) 采用風冷再熱冷凝器取代電加熱器制冷系統的冷凝器會放出大量的冷凝熱, 通常這些冷凝熱量將作為廢熱排放到外界。而采用風冷冷凝器作為再熱部件, 就可以回收制冷系統排放的冷凝熱量, 對空氣進行補償升溫, 從而無需消耗額外的加熱能量。這是一種非常節能的熱回收方案, 目前在除濕機上應用較多, 但由于對溫度的控制精度差, 在恒溫恒濕試驗箱上一直難以得到應用。

(3) 采用冷媒三通比例調節閥調節再熱量由于冷凝熱量為制冷量和壓縮機輸入功率的總和, 對于一般空調器來說, 如果全部回收冷凝熱, 可以使空氣溫度升高 10～20℃, 而恒溫恒濕試驗箱經其制冷系統降溫處理后的空氣溫度一般為 10～15℃, 如果再經風冷再熱冷凝器補償升溫, 空氣出風溫度可達 20～30℃。這樣, 如果采用并聯連接的風冷再熱冷凝器與水冷冷凝器雙位切換溫控方式, 必然存在著溫控精度差的

問題, 并進而影響濕度的控制。因此, 如果恒溫恒濕試驗箱配風冷再熱冷凝器, 必須對冷凝熱的回收量進行控制和調配。

采用冷媒三通比例調節閥, 則可以實現制冷劑流量在并聯連接的風冷再熱冷凝器與水冷冷凝器兩個支路之間的0～100%的比例分配,從而實現對流經風冷再熱冷凝器的制冷劑流量亦即再熱量的精確控制, 使得采用風冷再熱冷凝器取代電加熱器的節能方案應用于恒溫恒濕試驗箱成為可能。

(4) 采用 PLC 控制器和 PID 控制方案 應用 PLC 控制器, 采用露點控制法, 并以濕度優先控制為原則, 通過數碼渦旋壓縮機的無級加載和卸載, 對出風露點溫度進行精確控制。數碼渦旋壓縮機不停機卸載的運行特性可以大幅度地減少壓縮機啟停次數, 而且, 在部分工況下, 濕度可以得到精確控制, 加濕器運行時間減少, 系統更節能。應用 PID 控制方案, 通過冷媒三通比例調節閥對流經風冷再熱冷凝器制冷劑流量的精確調配, 實現對出風溫度的精確控制。

綜上所述, 采用一系列的先進節能技術的新型恒溫恒濕試驗箱, 理論上應該實現節能和精確控制溫濕度的目標。

3、節能型高精度恒溫恒濕試驗箱的實驗研究

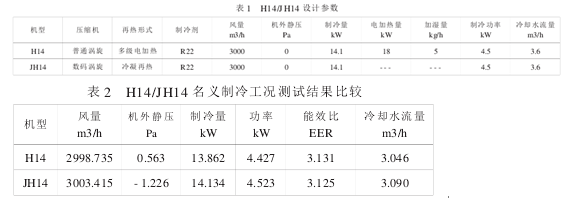

采用申菱公司的常規水冷恒溫恒濕試驗箱 H14 為研究對象, 改造為如圖 2 所示系統的節能型高精度恒溫恒濕試驗箱 JH14, 機組的設計參數如下表 1:

(1) 名義制冷工況測試在保持室內側空氣進口狀態干球/濕球溫度 23℃/17℃,冷卻水進水/出水溫度 30℃/35℃,常規恒溫恒濕試驗箱H14 不開啟電加熱器和加濕器、節能型恒溫恒濕試驗箱 JH14 的冷媒三通比例調節閥的風冷再熱冷凝器側開度設定為 0%的情況下, 進行壓縮機滿載運行的名義制冷工況測試, 測試結果如上表 2 所示。

可見, 在壓縮機滿載運行狀態下, 且不進行加熱加濕時, 節能型JH14 恒溫恒濕試驗箱和常規 H14 恒溫恒濕試驗箱相比, 制冷量稍大, 但功率也有所增大, 能效比卻稍低, 總體來說相差不大, 說明在滿載運行狀態下, 數碼渦旋壓縮機和普通渦旋壓縮機相比并無優勢。

(2)調溫調濕性能測試在保持室內側空氣進口狀態干球/濕球溫度 23℃/17℃,冷卻水進水/出水溫度 30℃/35℃,設定 30～80%的不同出風相對濕度情況下, 以每 1℃為溫度設定步長, 進行 15～30℃的調溫性能測試。由于出風溫度、相對濕度和功率存在不同程度的波動, 因此,每個測試工況的出風溫度、相對濕度和功率的數據采集, 除了記錄機組運行穩定 20 分鐘內的平均值外, 還按最高值和最低值各采集 1 點,以檢測出風溫濕度的控制精度和功率的波動范圍。

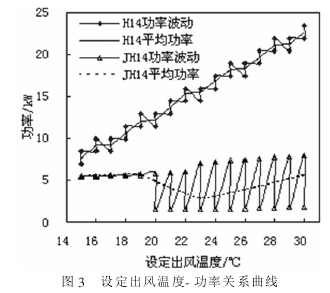

圖 3 為 H14 和 JH14 的機組的功率波動和平均消耗功率與設定出風溫度的關系曲線, 可見, 與常規恒溫恒濕試驗箱 H14 相比, 雖然節能型恒溫恒濕試驗箱 JH14 因其數碼渦旋壓縮機在部分負荷時的周期性加卸載的運行特性造成功率有較大的波動, 但從整體來看, 由于數碼壓縮機可卸載運行和采用了冷凝熱回收技術, 因此, 在所有測試工況下都有更好的節能表現, 尤其是高溫低濕出風工況, 節能型恒溫恒濕試驗箱JH14 的節能優勢明顯。

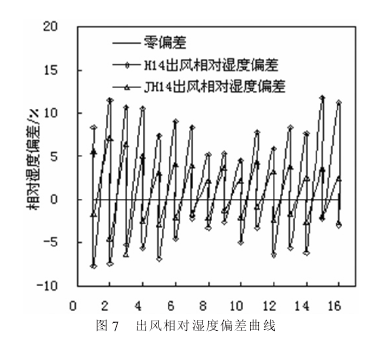

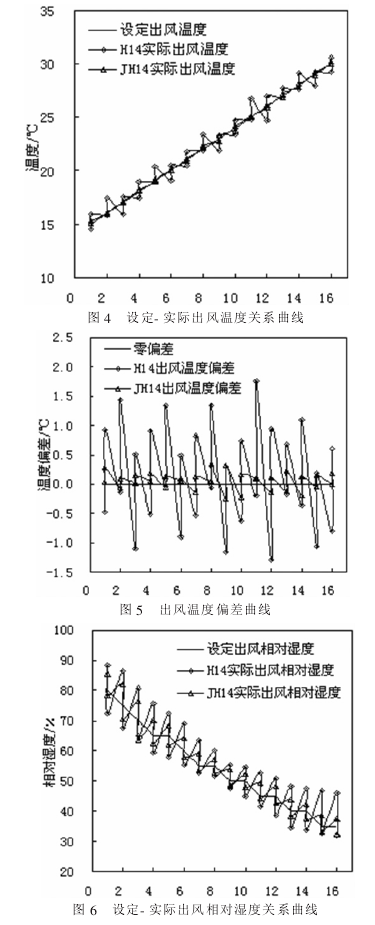

圖 4～7 為實際出風溫濕度與設定出風溫濕度的關系曲線和偏差曲線, 可見, 與常規恒溫恒濕試驗箱 H14 出風溫度±1.5℃, 出風相對濕度±10%的控制精度相比, 節能型恒溫恒濕試驗箱 JH14 的出風溫濕度波動更小, 無論是在溫度還是濕度的控制上, 都具有更高的精度, 基本可以實現溫度精度±0.5℃, 濕度精度±5%的高精度控制。這表明采用冷媒三通比例調節閥控制冷凝再熱量和 PID 控制方案是提高機組的溫濕度控制精度的有效手段。

4、結論

結合數碼渦旋壓縮機、冷凝熱回收技術、冷媒三通比例調節閥、PID 控制方案等先進的節能技術及控制方案, 研制出一種節能型高精度恒溫恒濕試驗箱。通過對我司普通恒溫恒濕試驗箱 H14 和經改進的節能型高精度恒溫恒濕試驗箱樣機 JH14 的實驗研究和對比, 證明了這種新型的恒溫恒濕試驗箱, 雖然在滿載運行的工況下與常規恒溫恒濕試驗箱相比并無優勢, 但在變工況的運行時, 有更好的節能效果, 尤其是高溫低濕出風工況, 其節能優勢更為明顯; 而且, 這種新型的恒溫恒濕試驗箱無論是在溫度還是濕度的控制上, 都具有更高的精度。
